一、產品描述

　　GGC微型滾動導軌副采用二列式滾珠循環設計，滾道設計成哥德式結構，其接觸角為45°，以達到四方向等載荷的效果，通過優化設計,在有限空間制下，使用較大尺寸鋼珠，以提高負荷能力，充分展現高負荷、高扭矩功能。

　　二、應用場合

　　半導體制造裝置、醫療器械、光學平臺、檢查裝置、電火花線切割機床、電腦繡花機械。

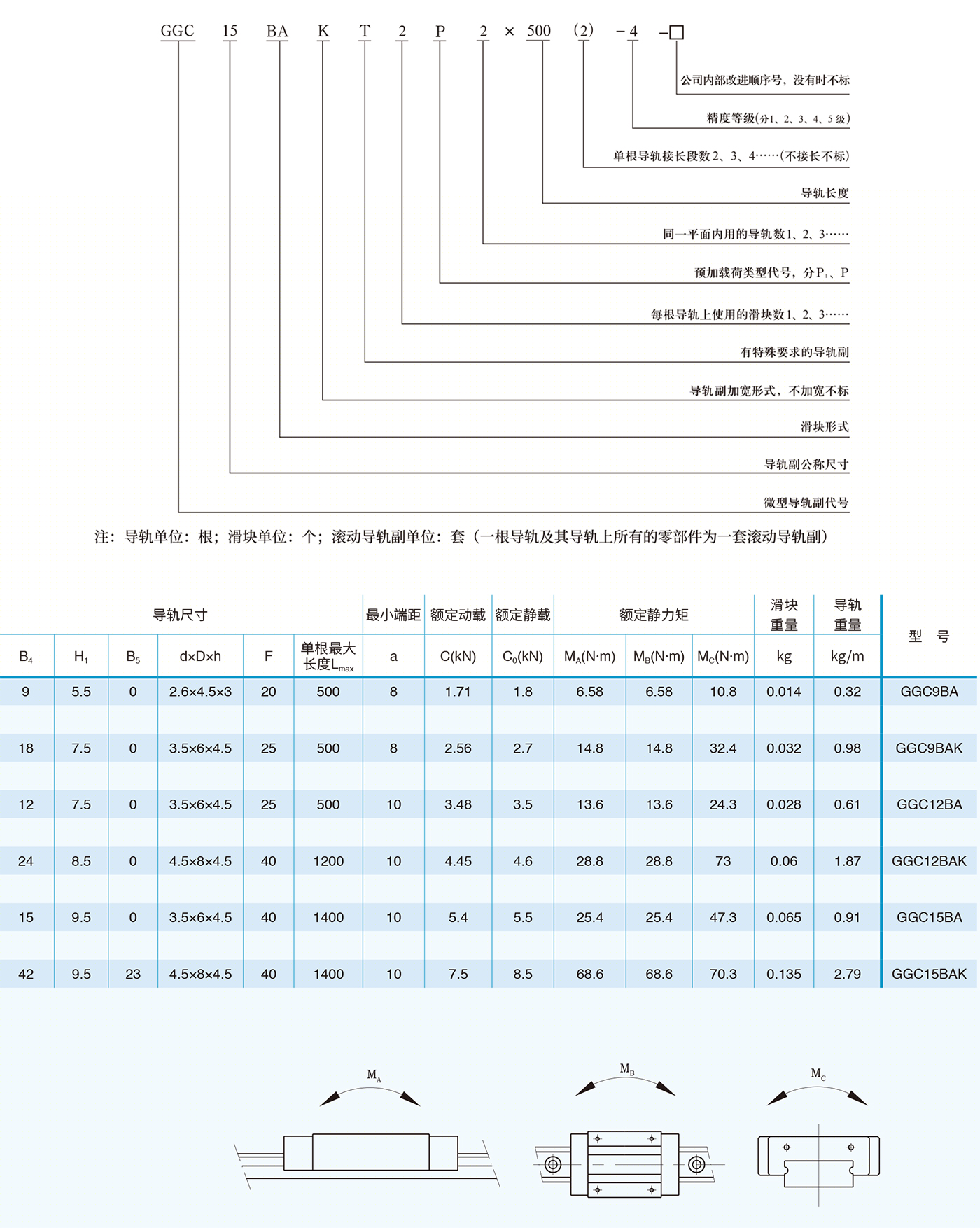

　　三、尺寸系列

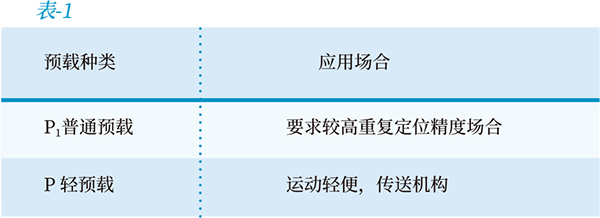

　　四、預加載荷種類及場合

　　注:

　　1).表中M_A.M_p.M_c如右下圖指的是一個滑塊的額定靜力矩值。

　　2).表中Lmax為導軌單根最大長度，如接長另行協商(接長導軌建議配打孔安裝)

　　3).對于單根導軌如無特殊要求，則孔端距為兩端均分。

　　五、編號規則及含義
